国产东北露脸对白,国产精品视频专区,精品国产影院,91av小视频,范冰冰颁奖典礼视频,多毛美女视频,杨幂免费一级毛片视频

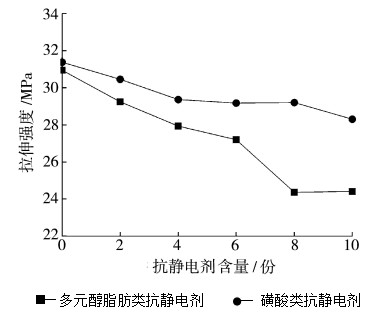

從下圖可以看出，不添加抗靜電劑時(shí)，PP的拉伸強(qiáng)度為31MPa。當(dāng)多元醇脂肪酸抗靜電劑添加量不超過(guò)6份時(shí)，抗靜電劑添加量提高，體系的拉伸強(qiáng)度線性下降，下降較??；添加量超過(guò)6份后，體系的拉伸強(qiáng)度急劇下降，最低24.36 MPa，是不添加抗靜電劑的78%。生產(chǎn)這種現(xiàn)象，是因?yàn)榉请x子型抗靜電劑濃度達(dá)到一定程度后，容易因?yàn)榫植扛患纬赡婺z束，成為拉伸漏洞，從而影響體系的拉伸強(qiáng)度。

磺酸型抗靜電劑含量超過(guò)4份后，體系拉伸強(qiáng)度降至29.36 MPa，是純PP拉伸強(qiáng)度的94%，然后隨著磺酸型抗靜電劑添加量的增加，體系的拉伸強(qiáng)度變化不大。這說(shuō)明在加工的過(guò)程中，磺酸類抗靜電劑更容易在PP中形成逆膠束，與此同時(shí)，逆膠束對(duì)PP拉伸強(qiáng)度的影響要比多元醇脂肪類抗靜電劑的影響小，這可能是由于抗靜電劑分子結(jié)構(gòu)的不同，所形成的逆膠束尺寸大小不同所致。
